مدلسازی انواع سقف در تکلا استراکچرز
مدلسازی انواع سقف در تکلا استراکچرز
در این ویدیو بهتون یاد میدم به راحتی با یک کامپوننت عالی هر نوع سقفی را در تکلا استراکچرز مدلسازی کنید.
همانطور که می دانید در تکلا استراکچرز باید در پروژه هامون سقف های تیرچه بلوک، عرشه فولادی، دال تخت و … را مدلسازی کنیم.
این کار به راحتی توسط کامپوننت Floor Layout قابل انجام است.

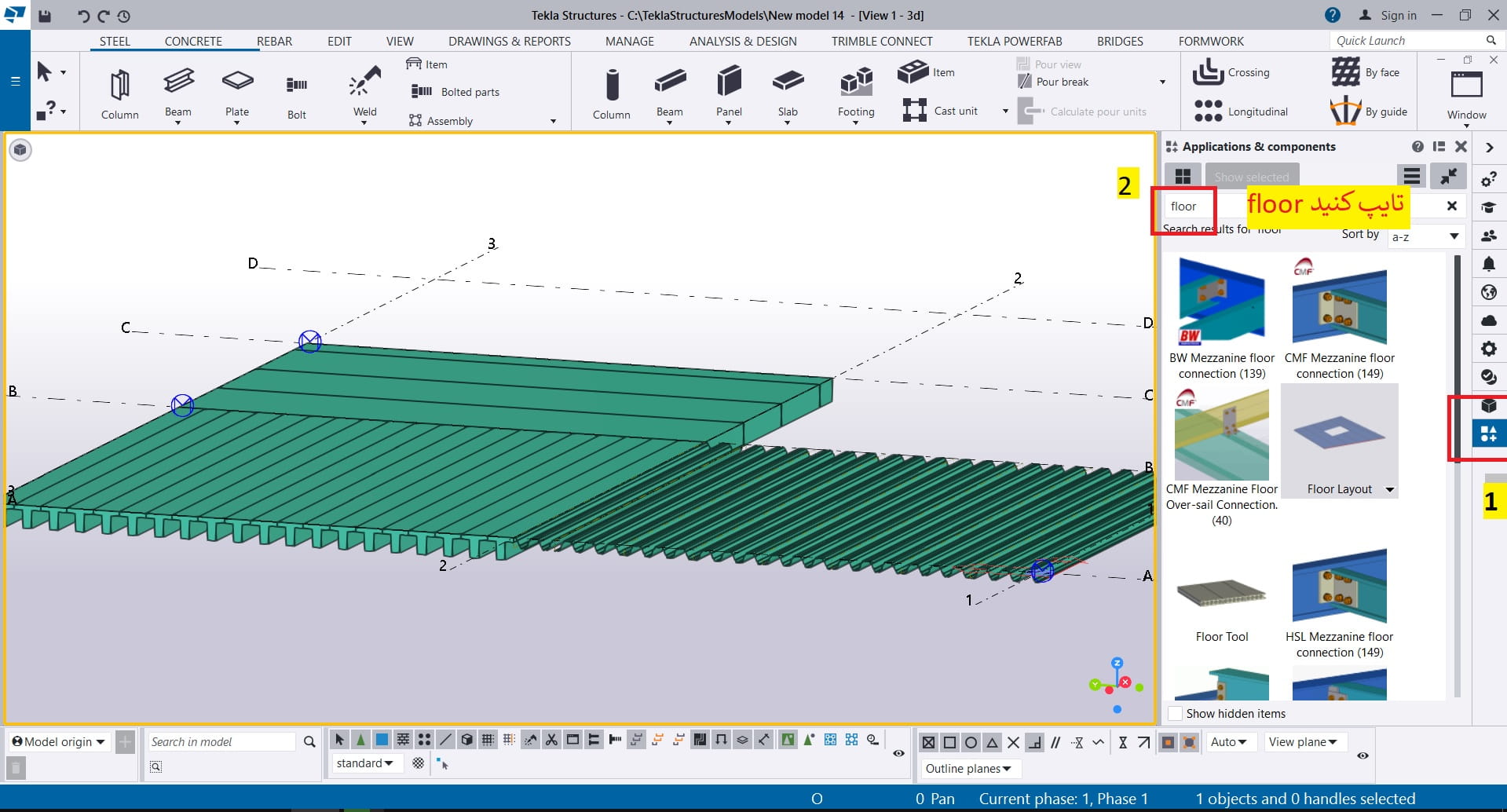

ابتدا از قسمت سمت راست گزینه کامپوننت ها را فعال کنید و سپس در قسمت تایپ، Floor را تایپ کنید تا نرم افزار آن را پیدا کند.
مطابق شکل بالا پس از تایپ Floor انواع کامپوننت های مربوط به کف (سقف) برای ما نشان داده می شود که کامپوننت Floor Layout باید با دوبار کلیک انتخاب کنیم.

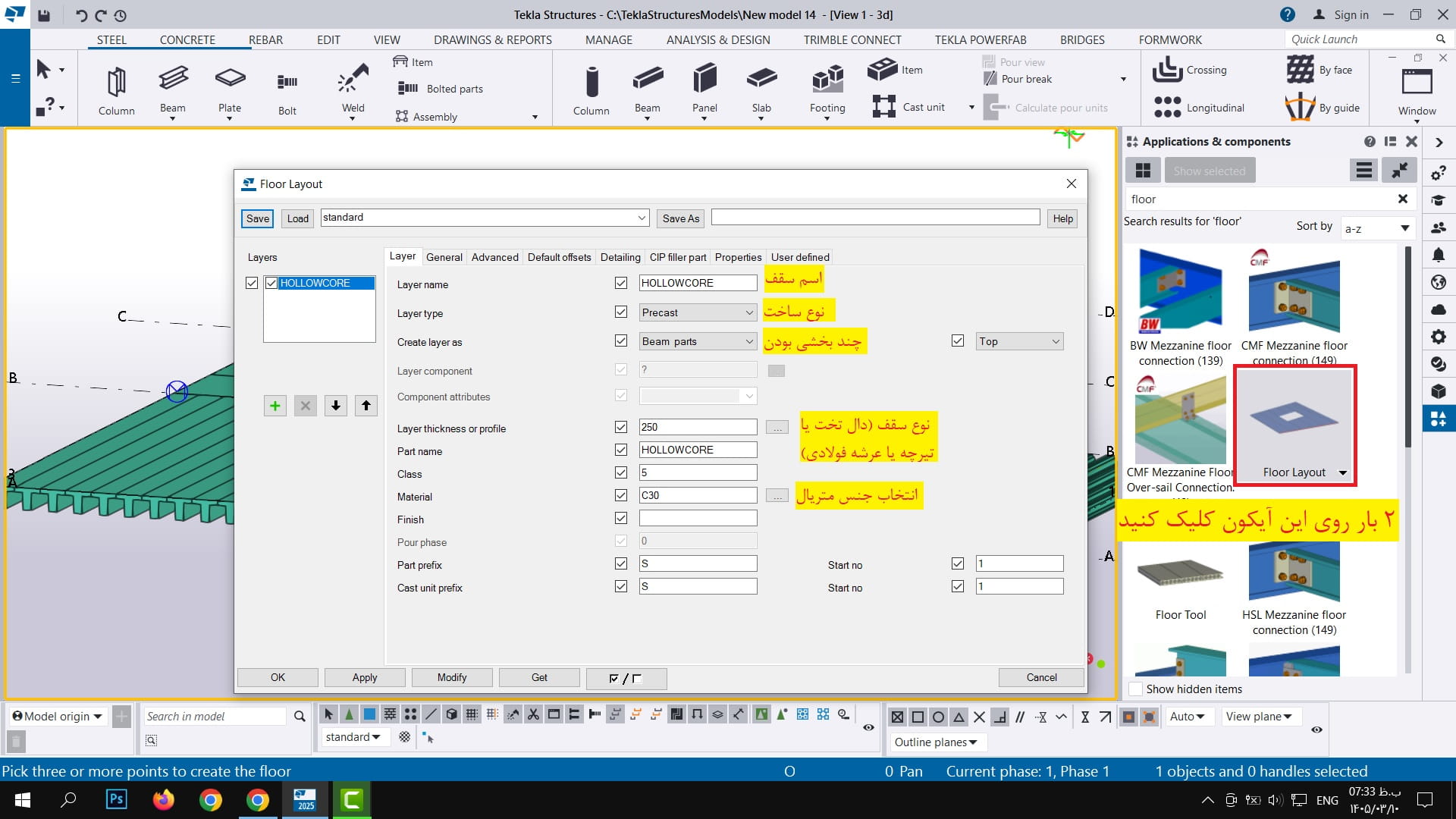

تنظیمات فوق را با توجه به اسم سقف، نوع متریال مثلا اگه سقف بتنی هست رده C و اگر فولادی هست ST باید از لیست انتخاب کنیم.
همچنین قسمت هایی مانند پیش ساخته بودن ( Precast) یا در جا بودن اجرای سقف (Cast In Place) نیز باید از همین بخش انتخاب شود.
بعد از انجام تنظیمات با زدن دکمه OK به راحتی تنظیمات قبل از ترسیم آماده شده است.
حالا کافیه با کلیک روی گوشه هایی که سقف قرار می گیرند و برگشت به نقطه اول، مدلسازی را کامل کنیم.
