برای مدلسازی صفحه ستون در تکلا استراکچرز ( Tekla Structures ) دو راه دستی و کامپوننت وجود دارد. ویدیو زیر ببینید:
در ویدیو بالا همانطور که دیدید برای مدلسازی بیس پلیت می توانیم از کامپوننت ها نیز استفاده کنیم که کار را سریع تر می کند ولی نکته مهم این هست که اکثر این کامپوننت ها و طراحی ها برای ایران جالب نیست و تنظیمات آن و زمان مصرفی زیادی را از ما می گیرد.

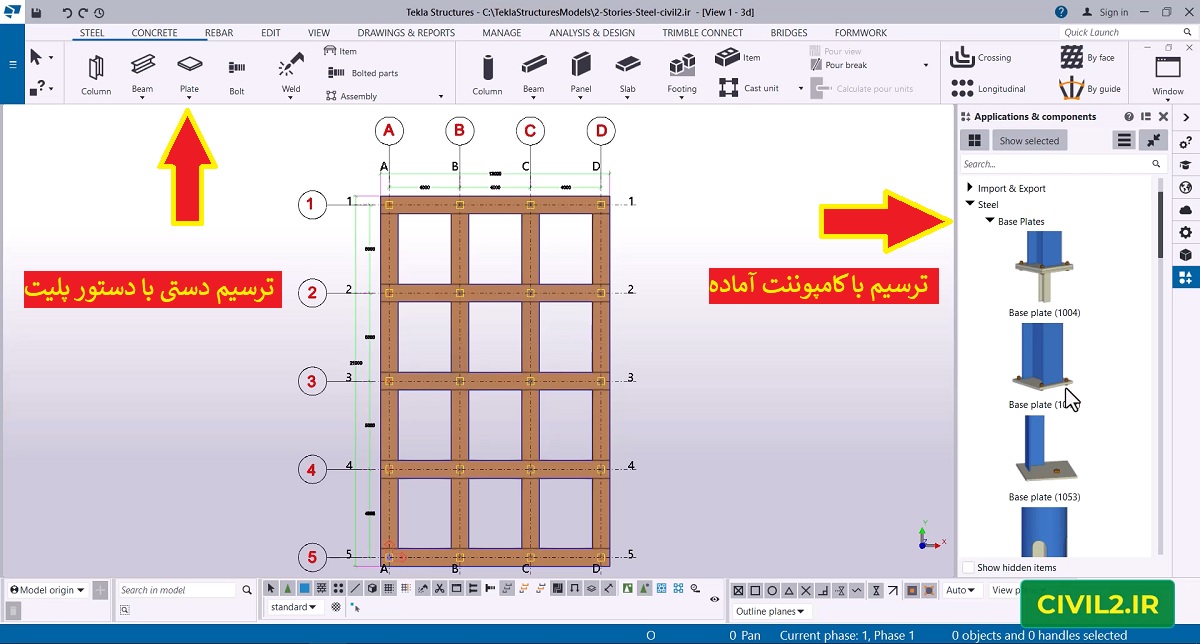

همانطور که در تصویر بالا می بینید دو روش مختلف دستی و کامپوننتی وجود داره که می توانیم برای راحتی و تسریع در کار طبق روش دستی با استفاده از دستور Plate و با توجه به نقشه های سازه ای که مهندس محاسب به ما در اتوکد داده است اقدام به ترسیم و مدلسازی صفحه ستون های پروژه کنیم.
این آموزش بی نظیر قسمتی از پروژه آموزش مدلسازی، گزارش گیری و تهیه نقشه های سازه فولادی در تکلا استراکچرز است که از لینک زیر نسخه کامل آن قابل دریافت است.
با توجه به نقشه های سازه ای که در ویدیو بالا هم دیدید اقدام به اجرای دستور پلیت می کنیم و با تنظیمات ضخامت پلیت به ترسیم درست ابعاد طول و عرض صفحه ستون می پردازیم.
در حین ترسیم دقت کنید که در جای مناسب اقدام به ترسیم کنید تا نقطه ای اشتباه ترسیم نشود و باعث دوباره کاری و زمان بر شدن نشود.
بعد از ترسیم با دقت آن را روی آکس ستون محل تلاقی خطوط شبکه با استفاده از دستور Move قرار دهید.
سپس با استفاده از دستور آرماتور ( Single Rebar) یک زاویه درست مطابق نکات ویدیو انتخاب کنید و ترسیم را انجام دهید.
مقدار خم اجرایی ریشه بولت ها را تنظیم کنید کاملا باید مطابق اندازه ای باشد که مهندس محاسب روی نقشه آورده است نه کمتر نه بیشتر.
نیازی به طراحی واشر و رزوه نیست و این امر جز زمان گرفت چیزی برای شاپیست نداره و حتی در وزن و متره هم تاثیر آنچنانی نداره.
در انتها توصیه می کنم برای یادگیری سریع تکلا استراکچرز حتما فول پک کامل تکلا استراکچرز از لینک زیر تهیه کنید که شامل سه آموزش:
مدلسازی ساختمان فولادی در تکلا استراکچرز
مدلسازی ساختمان بتنی در تکلا استراکچرز
مدلسازی سوله صنعتی در تکلا استراکچرز
