مدلسازی تیرچه فولادی در تکلا استراکچرز

خیلی از اوقات در پروژه هامون تیرچه برای سقف ها داریم و در این ویدیو می خوام نحوه مدلسازی صفر تا صد تیرچه در tekla structures براتون کامل بگم.

خب مطابق نقشه های محاسباتی که مهندس محاسب تهیه کرده در اتوکد ما باید همان تیرچه را مدلسازی کنیم.

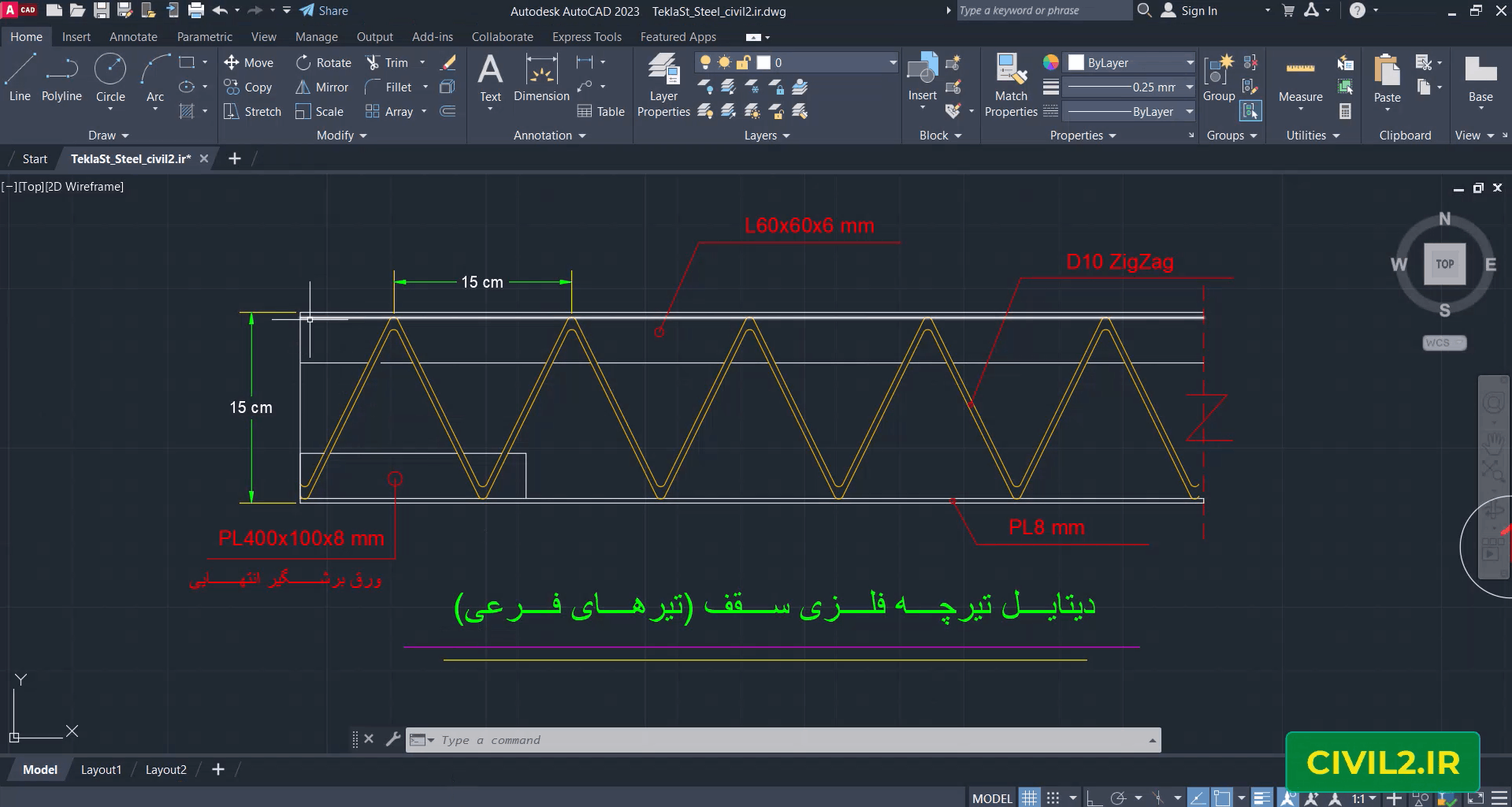

طبق تصویر بالا باید تیرچه فلزی را با توجه به نبشی و میلگردهای آن و فواصل آنها مدلسازی کنیم.

برای این کار باید از چند دستور استفاده کنیم:

* دستور ترسیم پروفیل تیر ( نبشی بالا) و پایین

* دستور ترسیم پلیت (ورق)

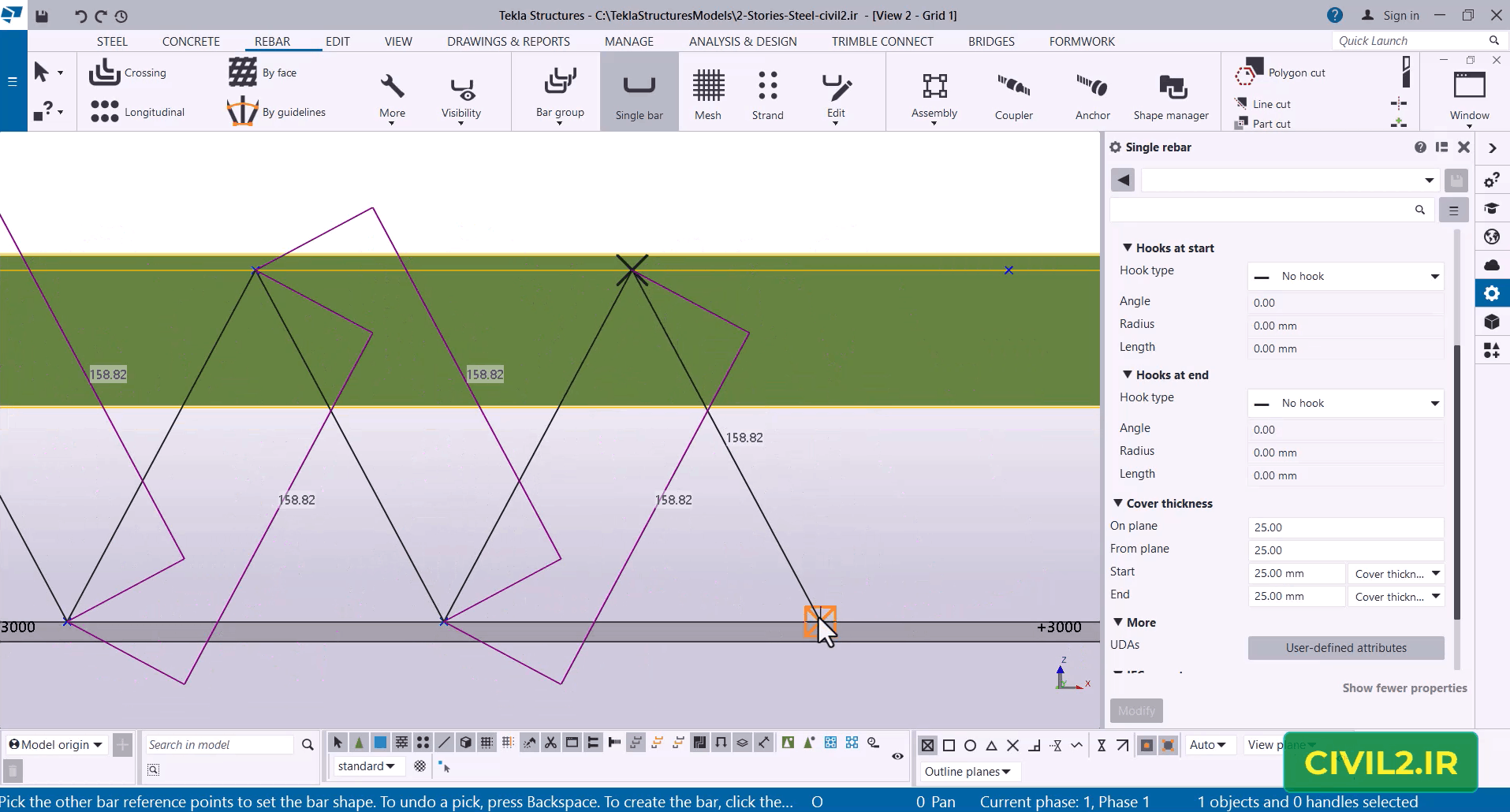

* دستور رسم آرماتورها ( سینگل ریبار)

ترکیب این دو دستور به راحتی تیرچه مورد نظر را به ما می دهد.

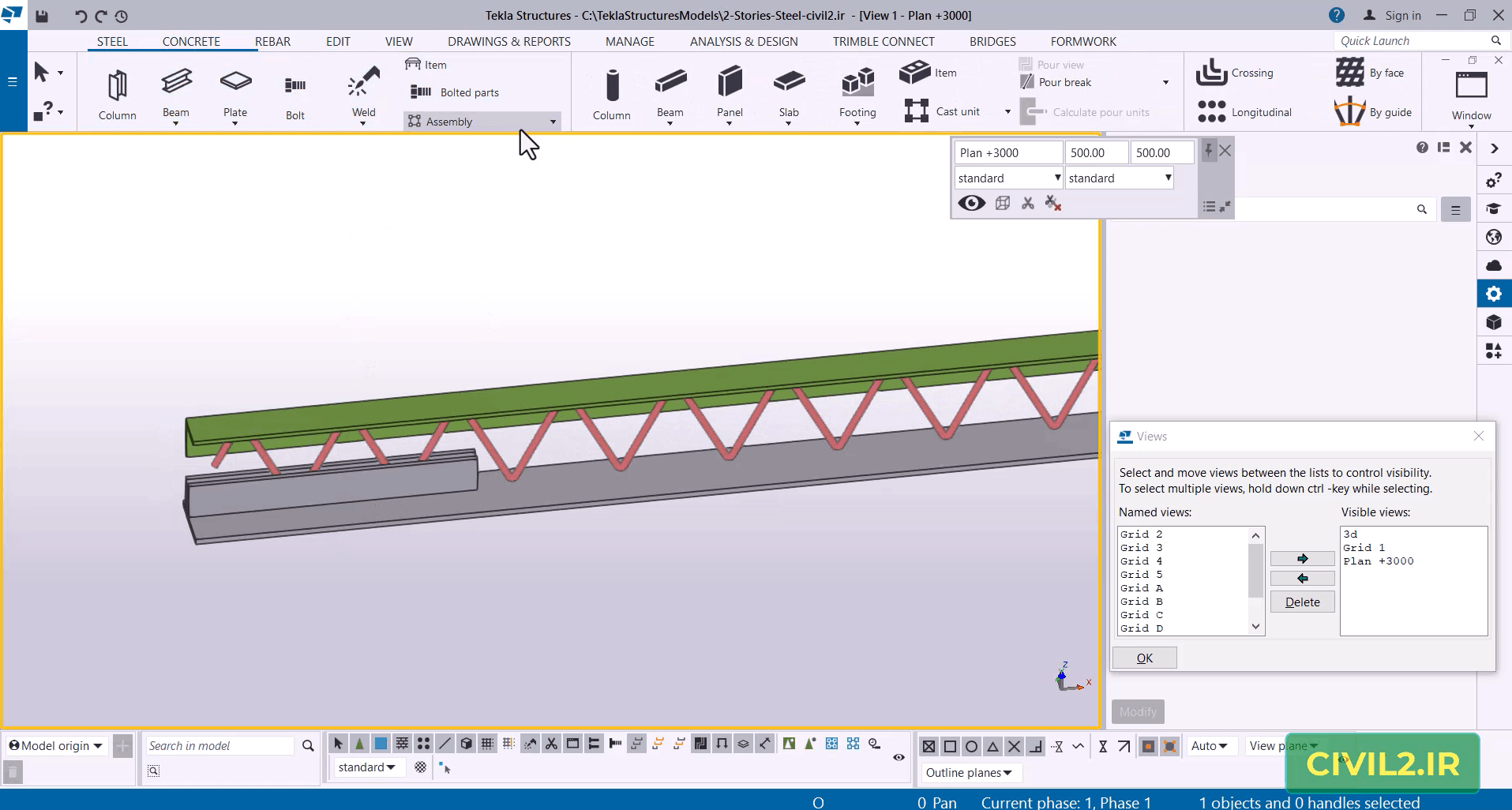

بعد از ترسیم نبشی ها و پلیت ها باید به صورت زیگزاگی آرماتورها تیرچه را مطابق فواصل مشخص رسم کنیم.

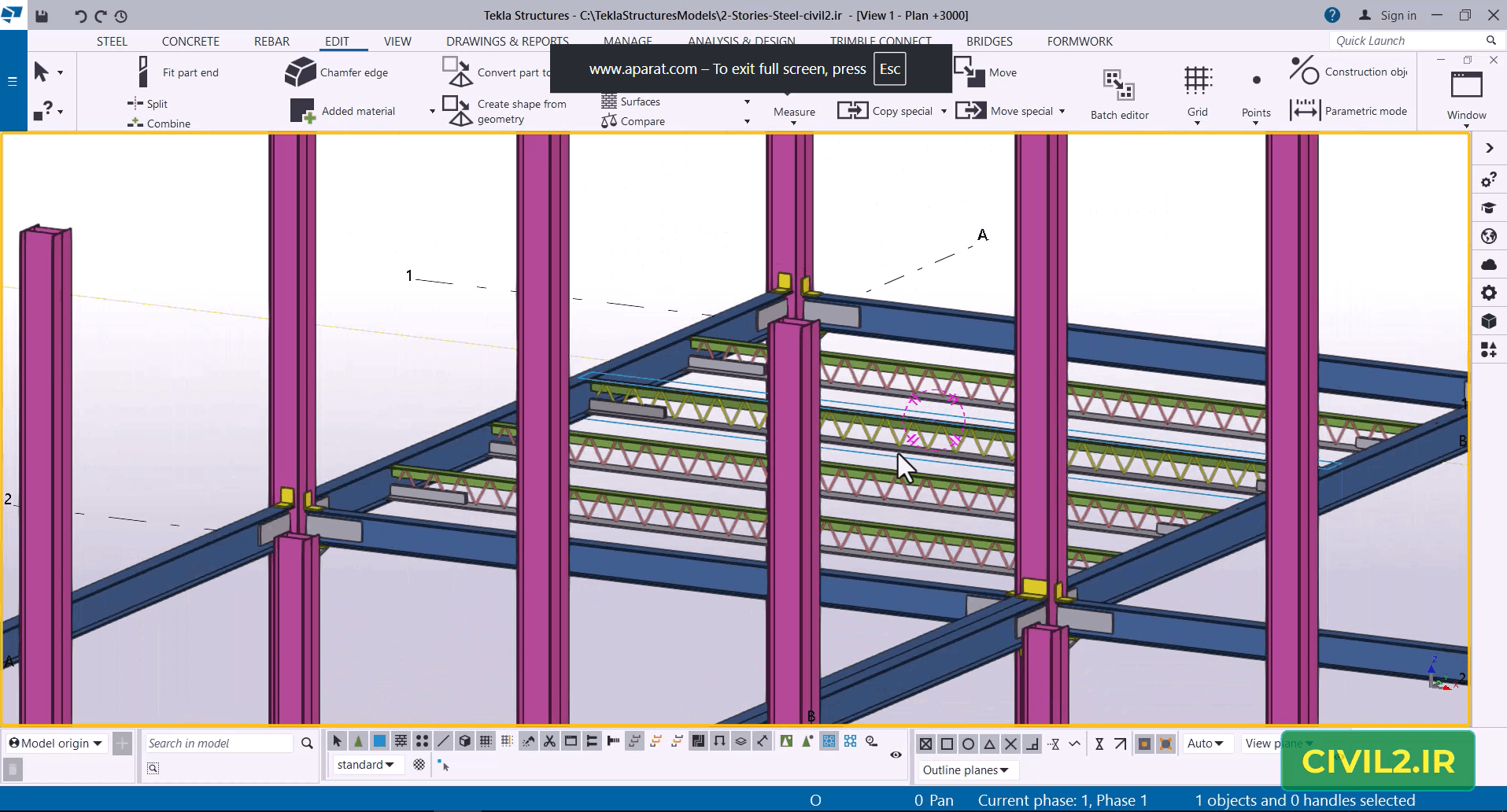

سرانجام مطابق تصویر بالا پلیت های اتصال نگه دارنده ابتدا و انتهای تیرچه را هم رسم می کنیم و با استفاده از دستور کپی مطابق با طول هر دهانه، می توانیم بعد از جانمایی تیرچه اول مابقی را کپی پیست کنیم.
