مدلسازی گروت زیر بیس پلیت در تکلا استراکچرز
مدلسازی گروت زیر بیس پلیت در تکلا استراکچرز
در بعضی از سازه های فولادی مهندس محاسب برای ایجاد یک سطح تمیز و همچنین کاهش تنش های ناشی از بارهای وارده از ستون به فونداسیون یک سطح سیمانی یا اپوکسی که به گروت معروف است را در زیر بیس پلیت ملزم به اجرا می کند.
در این ویدیو من به شما یاد میدم که چطوری می تونید گروت ریزی را در تکلا استراکچرز 2025 مدلسازی کنید:
مطابق شکل زیر در تکلا استراکچرز فرض کنید یک فونداسیون منفرد و یک بیس پلیت و ستون روی آن داریم.

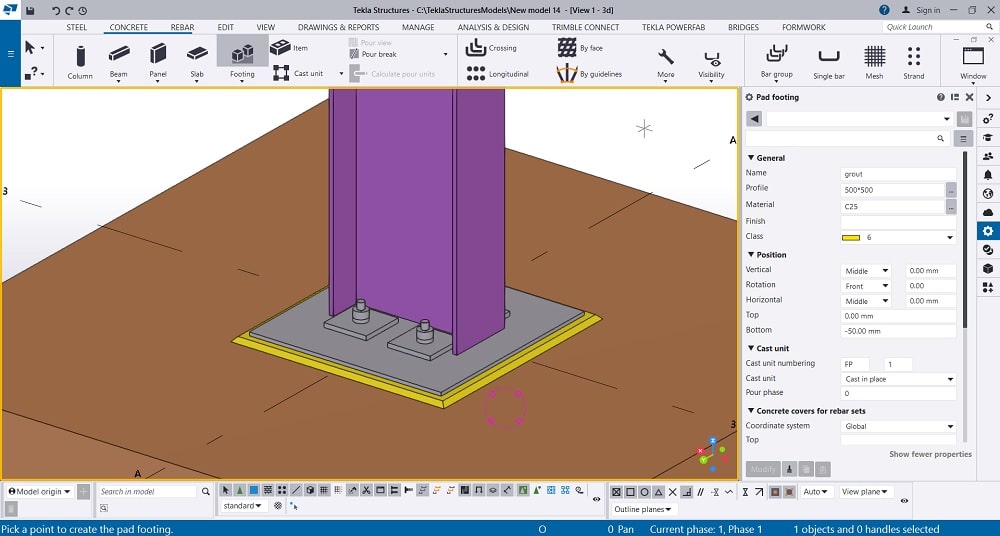

مطابق تصویر بالا به راحتی می تونیم گروت را مدل کنیم.
برای مدلسازی گروت ریزی در تکلا استراکچرز دقت کنید که سطح بتن پی باید با بیس پلیت یک فاصله داشته باشه، یعنی به اندازه ای که مهندس محاسب در نقشه های اتوکدی یا دو بعدی درج کرده باید رعایت کنیم تا بتونیم گروت را به عنوان پر کننده این فاصله (بین صفحه ستون و پی فونداسیون) مدلسازی کنیم.
در این آموزش به عنوان مثال سطح بتن ما یک سانتی متر از لول تراز صفر پایین تر است.
پس با استفاده از دستور Pad Footing می تونیم مشابه یک فونداسیون منفرد با ابعاد متفاوت یعنی:
1- شاید گروت یک سطح کامل روی کل فونداسیون باشه با ابعاد طول و عرض یکسان با پی منفرد ولی ضخامت (ارتفاع) متفاوت در اینجا 10 میلی متر.
2- شاید گروت یک سطح به اندازه کمی بزرگتر از ابعاد بیس پلیت پروژه مثلا در اینجا 600 در 600 باشد که بیس پلیت ابعادی به اندازه 450 در 450 دارد.
3- شاید گروت دقیقا به اندازه ابعاد بیس پلیت باشد یعنی در اینجا 450 در 450. این مدل رایجترین نوع گروت هست.
البته در ویدیو بالا تمامی سه حالت حتی حالت پخ دار سطح روی گروت هم مدلسازی می شود.
با استفاده از دستور بالا ( Pad Footing) به راحتی می تونیم طبق ابعاد مورد تایید در نقشه های اتوکد، گروت را ترسیم کنید و دقیقا در زیر بیس پلیت قرار بگیرد.
