سقف عرشه فولادی و وافل در ایتبس
سقف عرشه فولادی و وافل در ایتبس
خیلی از مواقع سقف های پروژه سازه فولادی از نوع عرشه فولادی یا همان Metal Deck هست، همچنین در برخی از ساختمان ها نیز سقف وافل (Waffle) اجرا می شود که در ایتبس می توانیم آن را تعریف کنیم و محاسبه کنیم.

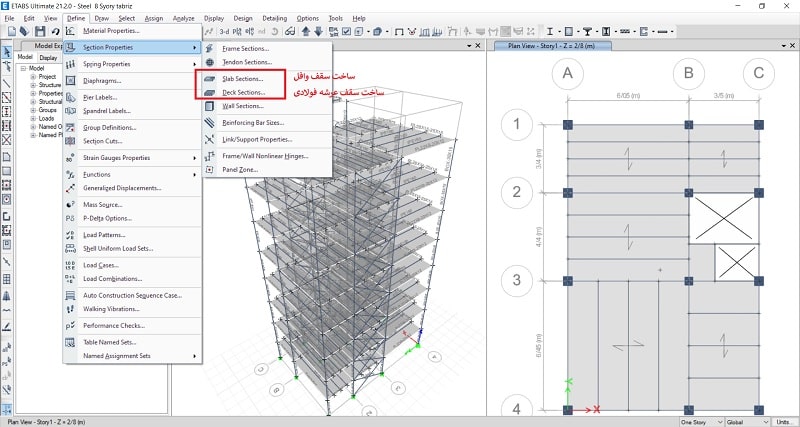

مطابق ویدیو بالا برای تعریف انواع سقف باید از طریق منوی Define در قسمت Section Properties گزینه های Slab و Deck Section را انتخاب کنیم.
همانطور که در تصویر بالا می بینید به راحتی می توانیم با انتخاب این گزینه ها، سقف مورد نظر را تعریف کنیم.
برای مثال سقف عرشه فولادی را با انتخاب گزینه Deck Section می توانیم تعریف کنیم.

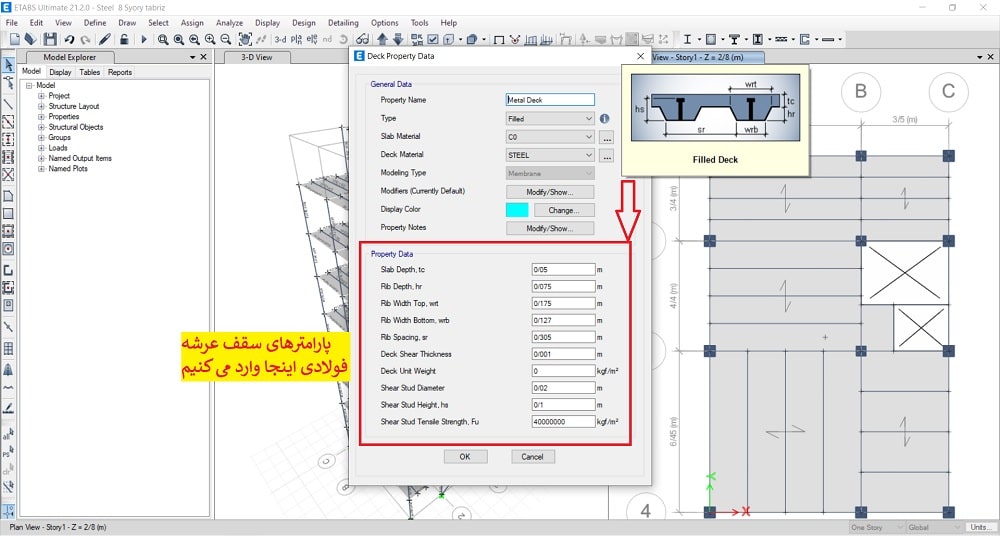

زمانی که این گزینه را انتخاب می کنیم در پنجره جدید گزینه Add New را می زنیم و مطابق تصویر زیر می توانیم تنظیمات مربوط به متال دک را انجام دهیم.
حتما تایپ را بر روی Filled قرار دهید تا عرشه فولادی ظاهر شود و مطابق شکل بالا روی علامت تعجب موس را نگه دارید تا پارامترهای قسمت Property Data ظاهر شود.
در این پارامترها باید ضخامت دال تخت، طول و عرض عرشه و همچنین مشخصات گل میخ های برشی مثل قطر و ارتفاع را وارد کنید.
بعد از تعریف سقف عرشه فولادی با Ok زدن به راحتی این سقف در لیست Property های ترسیم سقف مطابق ویدیو ظاهر می شود و می توانید به پروژه اختصاص دهید.
همچنین برای تعریف سقف وافل (Waffle) می توانید از گزینه Slab Section این کار را انجام دهید.

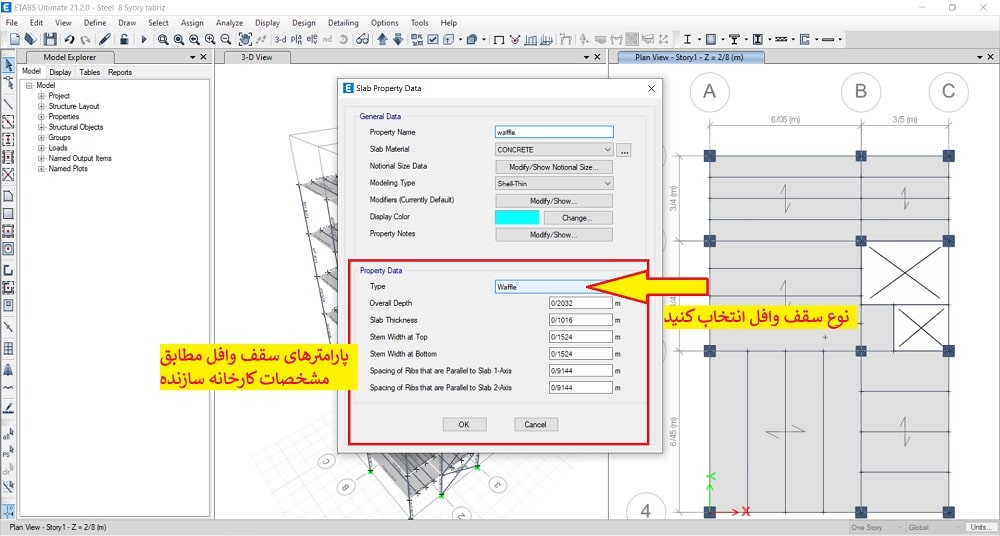

با انتخاب این گزینه و زدن گزینه Add New می توانیم مطابق شکل زیر سقف را از نوع وافل تنظیم و تعریف کنیم.
دقت کنید حتما در قسمت Property data گزینه waffle را انتخاب کنید و با توجه به بلوک های سقف وافل و مشخصات سازنده، پارامترهای سقف وافل را که مانند عمق، ضخامت دال، فاصله بلوک ها و … هستند را وارد کنید و در نهایت OK بزنید.
مانند سقف عرشه فولادی، سقف وافل نیز در قسمت Property Section ترسیم دال ظاهر می شود که می توانید انتخاب کنید و سقف ها را مدل کنید.
