انواع جوش ها در تکلا استراکچرز با مثال

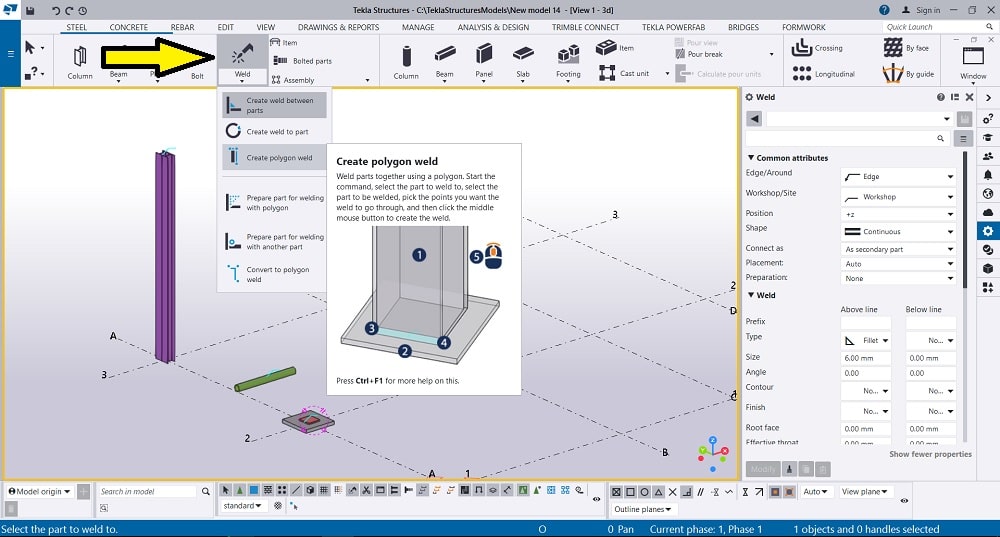

برای مدلسازی جوش در تکلا استراکچرز سه دستور اصلی داریم:

1- Creat Weld Between Parts ( ایجاد جوش بین دو المان )

2- Creat Weld to Part ( ایجاد خط جوش برای یک المان )

3- Creat Polygon Weld ( ایجاد خط جوش پولیگون شکل برای شکل های مختلف با هر تعداد ضلع و هر مقدار زاویه )

به همین منظور در ویدیو بالا کامل این موارد با مثال توضیح دادیم.

برای مدلسازی جوش بین دو المان مثلا ستون های فولادی کنار هم در تکلا استراکچرز از دستور Creat Weld Between Parts ( ایجاد جوش بین دو المان ) استفاده می کنیم.

با دکمه Shift روی این دستور کلیک کرده تا پنجره تنظیمات جوش در Tekla Structures باز شود.

بعد از اینکه تنظیمات جوش مانند نوع و سایز جوش را طبق نقشه های محاسباتی تنظیم کردید با کلیک بر روی المان اول و سپس المان دوم و فشردن غلطک موس جوشکاری انجام می شود.

همچنین اینکه یک قطعه فولادی مانند یک پایپ ( لوله فولادی ) را خط جوش براش مدلسازی کنیم از دستور دوم Creat Weld to Part ( ایجاد خط جوش برای یک المان ) استفاده می کنیم.

با انتخاب این دستور باید روی قطعه فولادی کلیک کنید و سپس با انتخاب نقاط اول و دوم خط جوش بر روی غلطک موس فشار دهید تا خط جوش مدل شود.

زمانی که دو تا المان چند ضلعی داریم مثلا دو پلیت روی هم می خوان جوش بشن باید از دستور سوم یعنی Creat Polygon Weld ( ایجاد خط جوش پولیگون شکل برای شکل های مختلف با هر تعداد ضلع و هر مقدار زاویه ) استفاده کنیم.

برای همین منظور با انتخاب این دستور از ما می خواهد تا دو قطعه را انتخاب کنیم و سپس با توجه به محل جوش با موس نقطه می زنیم روی گوشه های چند ضعلی تا دقیقا در این محل جوش مدل شود و سپس در انتها غلطک موس فشار می دهیم.
