برای مدلسازی تیرها در tekla structures مخصوصا تیرهای فولادی مانند شمشیری پله ها، تیرهای منحنی نمای ساختمان و … باید مطابق ویدیو زیر عمل کنیم.
بیشتر عزیزان فکر می کنن تکلا فقط یک تیر ساده ترسیم می کنه در صورتی که قابلیت مدلسازی هر نوع تیری با هر پروفیلی و هر زاویه ای را داره.
شامل تیرهای:
1- تیر ساده (Beam)
2- تیر چند ضلعی (PolyBeam)
3- تیر منحنی (Curved Beam)
4- تیر دوقلو یا دوبل (Twin Beam)
5- تیر قائم ( Orthogonal Beam )
6- تیر چرخشی ( Spiral Beam )

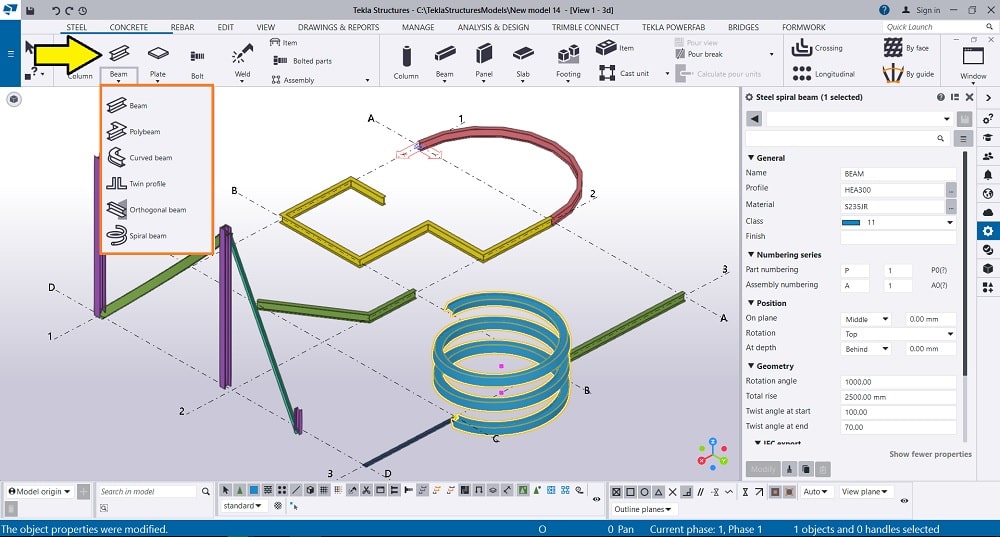

مطابق تصویر بالا، از منوی Beam و زیر منوی آن به راحتی به موارد بالا دسترسی خواهیم داشت.
بعد از انتخاب هر کدام از این دستورات کافیه در پنجره Properties که با زدن دکمه Shift و انتخاب دستور در سمت راست نمایش داده می شود، تنظیمات تیر شامل:
اسم تیر، نوع پروفیل مقطع، نوع متریال معمولا ST37 یا ST52 در ایران، کلاس (رنگ) و …. را مطابق ویدیو آموزش داده شده تنظیم کنیم و با توجه به خط فرمان تکلا استراکچرز اقدام به رسم کنیم.
تیر ساده معمولا با دو کلیک مدلسازی می شود همچنین بعد از مدلسازی می تونیم با کلیک روی آن تنظیمات را مجددا ویرایش و دکمه Modify بزنیم تا اعمال شود.
سایر نیز به کلیک در نقاط ابتدا و انتها و غلطک موس یا با تک کلیک یا به صورت دو کلیک قابل ترسیم هستند کافیه به خط فرمان آبی رنگ تکلا در پایین نرم افزار دقت کنید تا نحوه اجرای دستور را به شما بگوید.
تیرهای منحنی شکل معمولا در راه پله ها، سازه های پالایشگاهی و … مدلسازی می شوند که با دستور Curved Beam به راحتی با سه نقطه قابل ترسیم است (مطابق ویدیو).
همچنین تیرهای چرخشی Spiral Beam نیز برای مدلسازی فنرها و … نیز کاربرد دارند که تنظیمات آن نیز در ویدیو گفته شده است.
