آموزش ایتبس Etabs | طراحی اتصالات فولادی و بتنی در ایتبس

برای اینکه اتصالات طراحی بشه در ایتبس باید سه کار انجام بشه:

1- سازه به طور کامل مدلسازی، بارگذاری اعمال و سپس سازه تحلیل بشه.

2- بعد از تحلیل سازه باید آیین نامه طراحی سازه چک بشه و ترکیبات بار مورد نظر انتخاب و در لیست قرار بگیره، سپس سازه طراحی بشه و نتایج روی شکل نشان داده بشه.

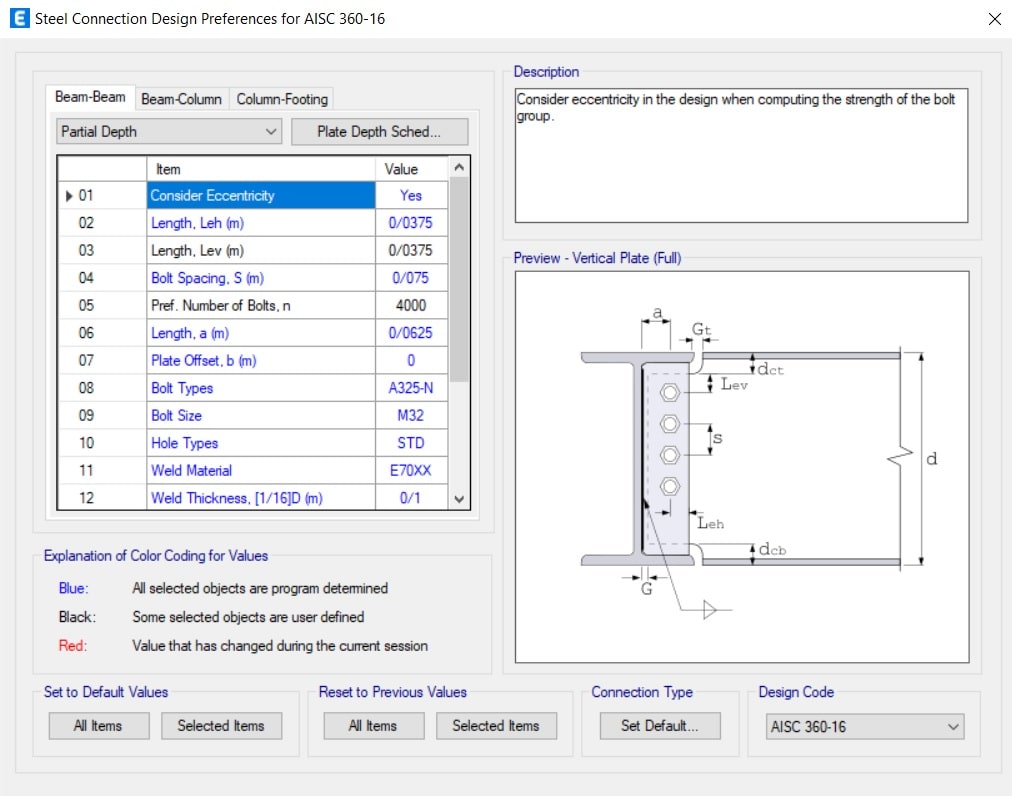

3- حال به سراغ منو Design رفته و گزینه Steel Conncetion Design برای تنظیم آیین نامه طراحی و اتصالات تیر به تیر، تیر به ستون و ستون به فونداسیون را انجام می دهیم.

نکته: تمامی اتصالات رایج در کشور را شامل نمی شود ولی می توانیم بیس اصلی را از ایتبس گرفته و بعد در اتوکد ورق یا اتصالی را اضافی و اصلاح کنیم.

بعد از اینکه تنظیمات پارامترهای طراحی اتصال مانند نوع پیچ، نوع الکترود جوشکاری اتصال و … را تنظیم کردیم به سراغ گزینه Start Design/Check رفته و سپس منتظر میشیم تا طراحی انجام شود.

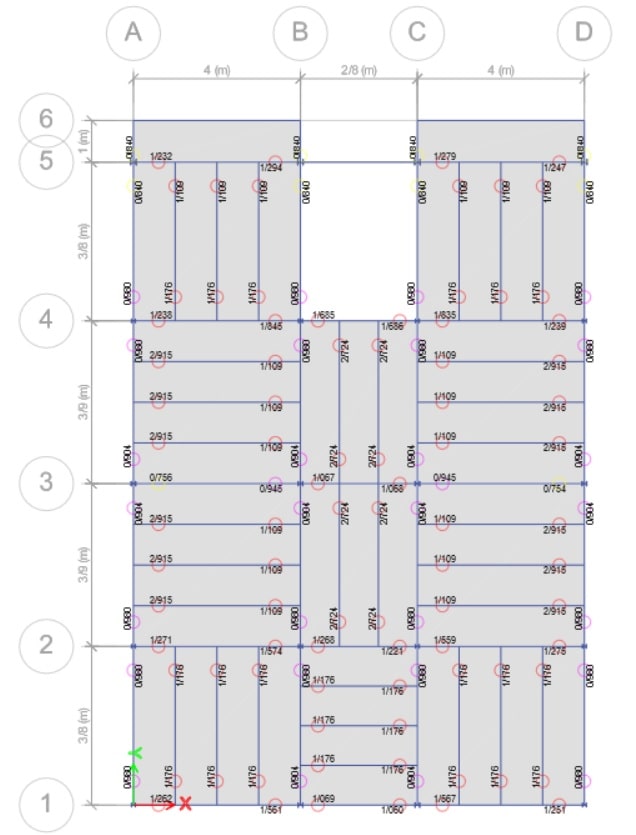

وقتی طراحی انجام شده دایره های قرمز سبز رنگی روی تیرها و ستون ها ایجاد می شود که با کلیک راست روی آنها می توانیم جزئیات طراحی را به طور کامل در یک پنجره ببینیم.

حالا کافیه روی هر المان کلیک راست کنیم تا پنجره جزئیات طراحی باز بشه مثل شکل زیر:

همانطور که می بینید میزان تنش های وارده و مورد قبول بودن تایید شده و Passed تایید این موارد هست که اتصال با موفقیت طراحی شده و در برابر تنش ها مقاوم است.

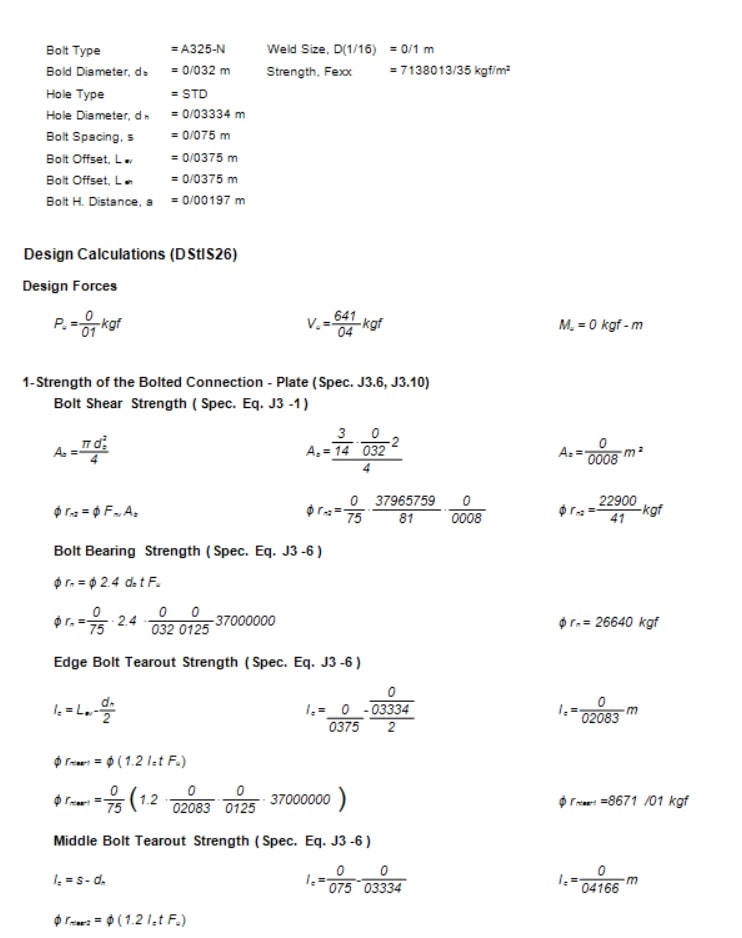

برای دیدن گزارش کامل از نحوه محاسبه دستی طراحی اتصال بر روی گزینه Detail بزنید تا در چند صفحه به طور کامل نحوه محاسبه دستی ایتبس را ببینید.
