نحوه ایمپورت کردن فایل از Etabs به Tekal Structures به سادگی در ویدیو زیر توضیح داده شده است.
برای این کار حتما باید سازه را در ایتبس تحلیل و طراحی کرده باشید و سپس از طریق منو File ،گزینه Export و فرمت IFC اقدام به تهیه فرمت استاندارد برای تکلا کنیم.

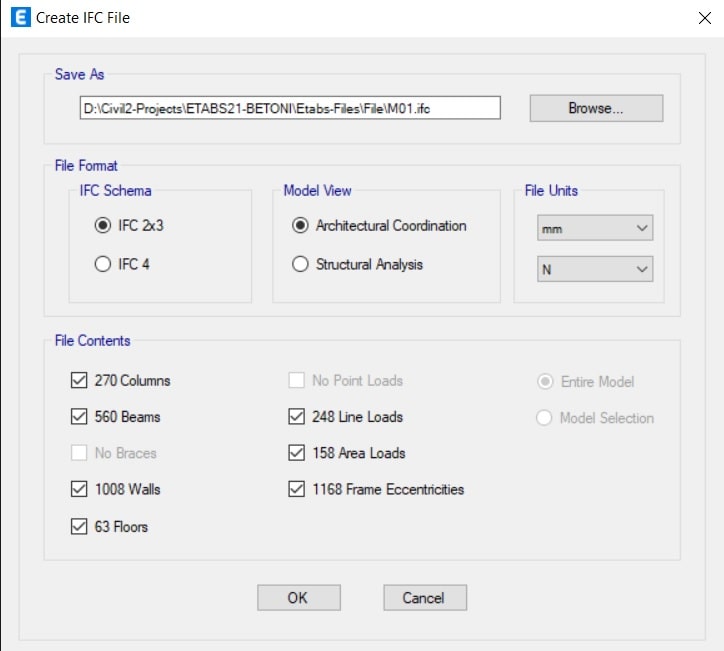

بعد از اینکار پنجره ای مطابق شکل زیر باشه میشه که برای تنظیمات واحد و نوع فایل معماری و سازه ای را تنظیم کنید.
حتما یک نام برای فایلتون انتخاب کنید و اسم آدرس را تعیین کنید تا فایل در همان محل قابل بازیابی در تکلا استراکچرز باشه.
باز زدن دکمه OK خیلی راحت تمامی مدل ایتبس شامل ستونها، تیرها، سقف ها، دیوارهای برشی و … آماده میشه و در یک فایل با نام مشخص و در آدرسی که دادیم ذخیره میشه.
حالا فایل آمادست تا در تکلا استراکچرز وارد بشه….

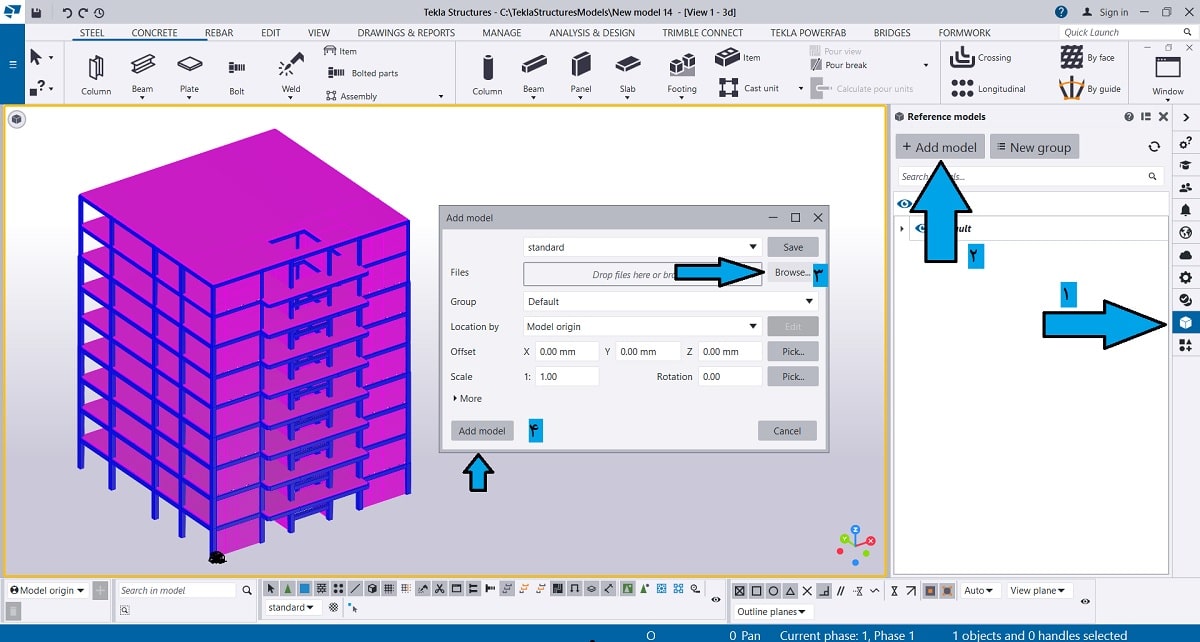

بر روی گزینه 1 که Refrence Models هست کلیک کنید و سپس Add Model را بزنید تا پنجره باز بشه و بر روی Brows بزنید.
حالا آدرس فایل و فایلی که سیو کردیم از ایتبس را کلیک کرده و انتخاب می کنیم در نهایت Add Model را می زنیم تا مدل وارد تکلا استراکچرز شود.

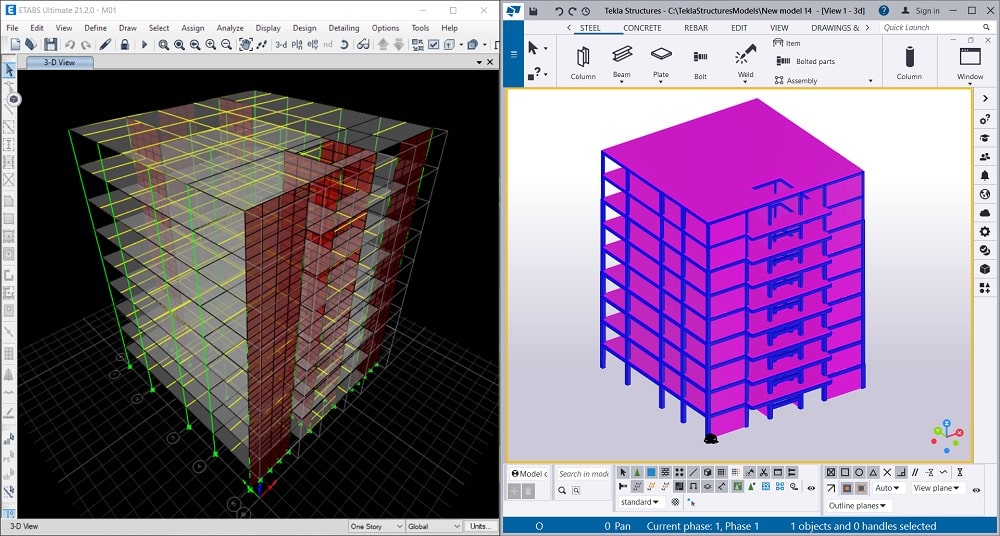

مانند تصویر بالا به راحتی مدل از ایتبس به تکلا استراکچرز وارد شد.
