دستور ساخت مقاطع در SAP2000

دستور Section Properties یا همان ساخت مقاطع در سپ 2000 این امکان را به ما میده که تمامی مقاطع استاندارد مثل جدول اشتال را وارد کنیم و یا حتی هر مقطعی مثل تیر ورق را یا حتی اعضای بتنی خاص را با هر نوع سایز آرماتوری و شکلی بسازیم.

در ویدیو زیر به صورت کامل به تشریح دستور ساخت مقاطع در سپ 2000 پرداختیم.

همانطور که می دانید برای تحلیل و طراحی سازه در sap2000 باید یکسری مقاطع اولیه به عنوان حدس و فرض اولیه برای جوابگو بودن سازه در برابر تنش ها بسازیم.

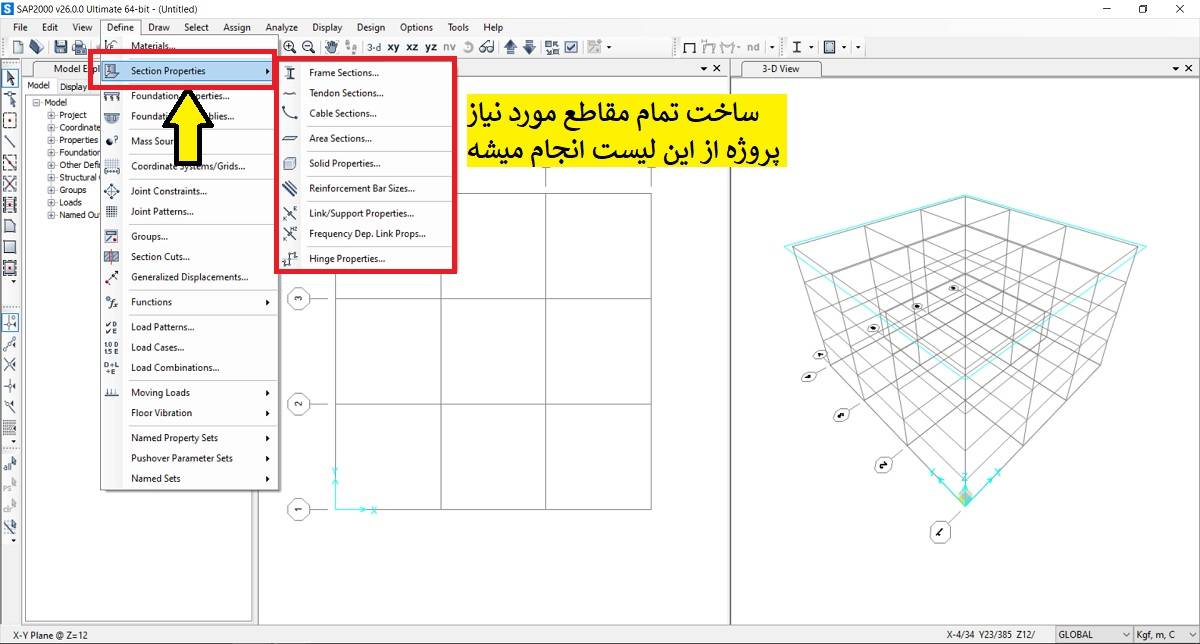

مطابق شکل زیر دستور Section Properties در زیر منو اصلی Define قرار دارد.

در شکل بالا می بینید که گزینه های زیادی برای انواع مقاطع رایج سازه ای مثل ساخت انواع فریم های فولادی، بتنی، میلگردها، کابل ها، سطوح صلب، دستک ها و لینک ها و … را می توانیم بسازیم.

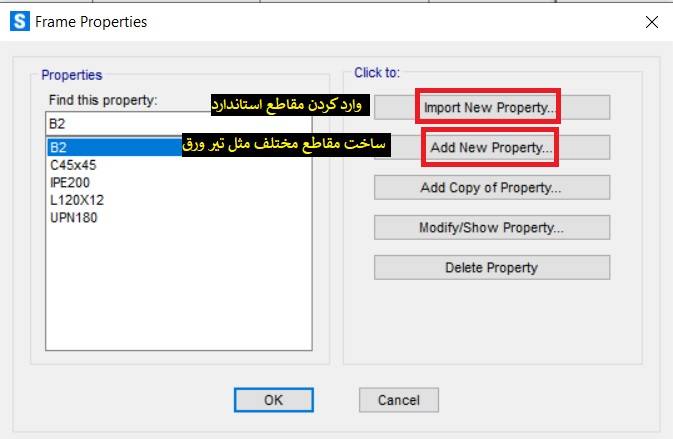

پرکاربردترین دستور، دستور Frame Sections هست که وقتی روی آن کلیک می کنیم پنجره ای مطابق شکل زیر باز می شود.

مشابه لیست سمت چپ که در ویدیو بالا ساخته شده، می تونیم هر مقطعی استانداری مانند IPE را از جدول اشتال مطابق کد Euro از گزینه Import New Property وارد کنیم.

همینطور اگه نیاز به ساخت مقطعی خاص با ویژگی های مختلف و متغیر مثل تیرورق داریم باید از گزینه Add New Property استفاده کنیم.

همچنین برای ساخت هر مقطع بتنی مانند تیرهای مربعی و مستطیلی با آرماتورهای مشخص و چیدمان مشخص هم باید از گزینه Add New Property استفاده کنیم.

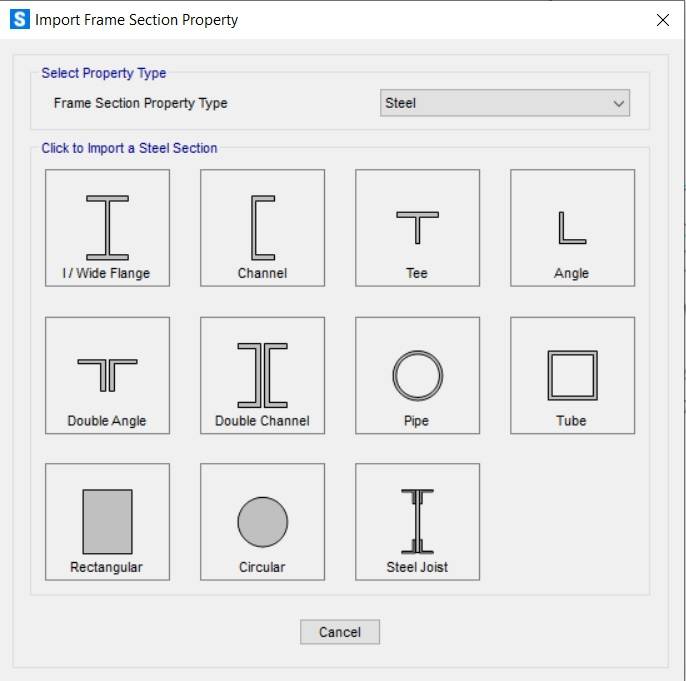

اگر روی گزینه Import New Property کلیک کنیم پنجره زیر باز میشه که می تونیم براساس نیازی که داریم روی هر مقطعی که شکل آن مشخص است کلیک کنیم تا لیست استاندارد آن باز شود.

به عنوان مثال اگه می خوایم مقطع I شکل مانند IPE را وارد کنیم باید روی گزینه یا شکل I/Wide Flange کلیک کنیم و براساس همین مورد نرم افزار مطابق یک لیست از ما می خواد که استاندارد همان منطقه یا کشور را انتخاب کنیم که ما در ایران مطابق Euro هستیم انتخاب می کنیم و بلافاصله تمام مقاطع استاندارد جدول اشتال برای ما ظاهر میشه و کافیه مقطع مورد نظر مانند IPE200 را از لیست پیدا و انتخاب کنیم.
