بارگذاری غیر یکنواخت تیرها در ایتبس به دلایل مختلفی چون مجاورت آسانسور بودن تیر، نحوه جانمایی راه پله و همچنین سازه بستگی دارد.

در این ویدیو که یکی از جلسات آموزش تحلیل و طراحی ساختمان فولادی 7 طبقه در ایتبس و سیف هست نحوه بارگذاری غیر یکنواخت تیرهای راه پله و همچنین بارگذاری محوری ستون های خرپشته را خواهید آموخت.

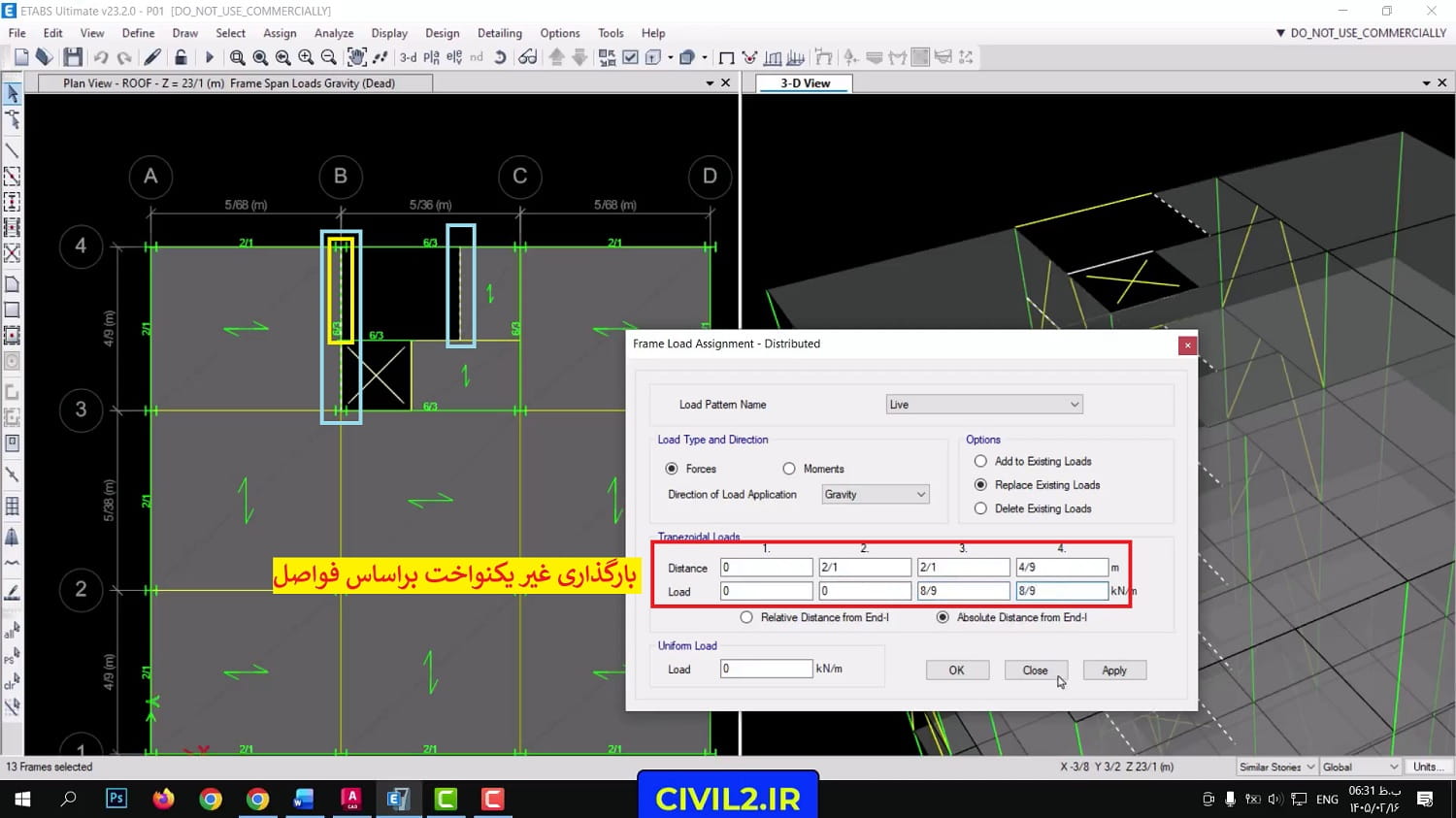

مطابق ویدیو بالا، برای بارگذاری تیرهای مشخص شده که در تصویر زیر هم واضح هست باید با دستور بارگذاری خطی، اقدام به تنظیم فواصل در چهار بخش که پیش فرض ایتبس هست کنیم و سپس با زدن Apply و OK بارگذاری را تکمیل کنیم.

دقت کنید گزینه Similar Story (طبقات مشابه) فعال باشد تا در همه طبقات این تنظیمات و بارگذاری با انتخاب تیرها، به صورت یکجا اعمال شود.

بعد از تعیین نوع بار (معمولا مرده و زنده) در کادر قرمز رنگ، به ترتیب 4 مقدار باید وارد کنیم. یعنی ایتبس هر تیر را به 4 قسمت تقسیم می کنه و با استفاده از طول دهانه پروژه اقدام به تعیین نقاط و سپس در زیر آنها مقدار بار براساس واحد (kN/m) را وارد می کنیم.

برای تیرهای خرپشته هم اگر مطابق گفته آیین نامه خرپشته مدل نشود باید بار سقف خرپشته به ستون ها منتقل شود و این بار به صورت نقطه ای (محوری) در جای خودشان به ستون های بام منتقل خواهند شد.

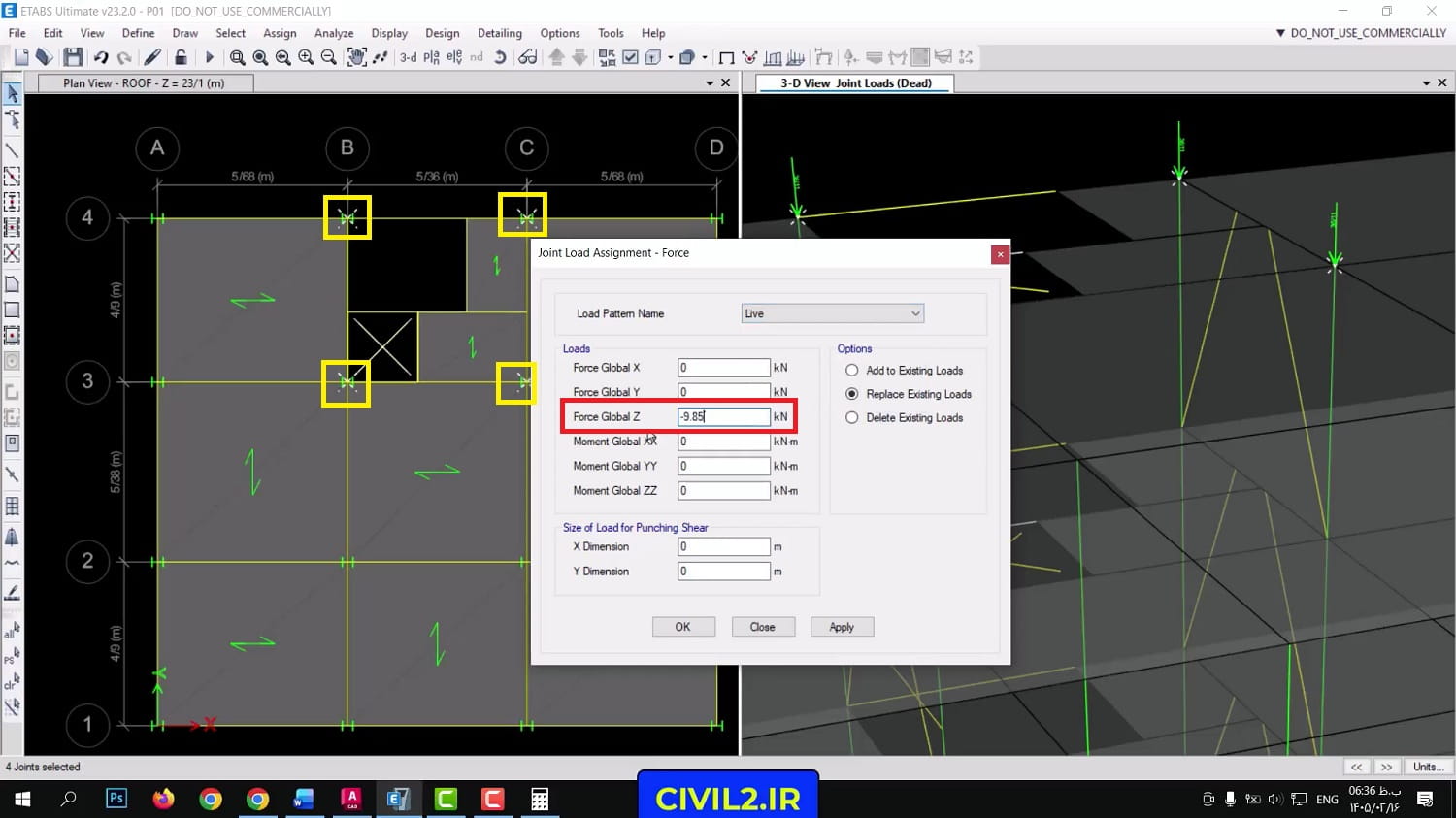

آنها را انتخاب می کنیم و سپس از طریق دستور بارگذاری نقطه ای پنجره مطابق تصویر زیر باز می شود و فقط کافیه در قسمت FZ اقدام به بارگذاری کنیم.

دقت کنید با علامت منفی در جهت روبه پایین اعمال بار کنید.

به همین راحتی بارگذاری مرده و زنده را انجام دهید. برای مشاهده تمام جلسات این آموزش از لینک زیر استفاده کنید و روی آن کلیک کنید:

طراحی ساختمان فولادی 7 طبقه در ایتبس و سیف
