آموزش ایتبس | ترسیم تیر منحنی یا قوس دار در etabs

خیلی از اوقات ما می خواهیم تیری قوس دار یا منحنی در ایتبس ترسیم کنیم، برای این کار مطابق ویدیو زیر عمل می کنیم.

اکثر پروژه های مدرن معماری توسط تیرهای قوسی شکل در شهرهای بزرگ کار میشن و باید طراح سازه بتونه تیرهای منحنی شکل را در نرم افزار ایتبس مدل سازی کنه.

در منابع فارسی هیچ مطلب مناسبی وجود نداشت من بر این شدم این مورد آموزش بدم به شما و لطفا در ازاش کامنت بزارید حمایت کنید و ما رو معرفی کنید به دوستانتون…

خب بریم سراغ اجرای این دستور در ایتبس

ابتدا یک تیر را مطابق تیر وسطی قاب زیر در نظر بگیرید که می خواهیم قوس تیر ما از روی این تیر بگذرد.

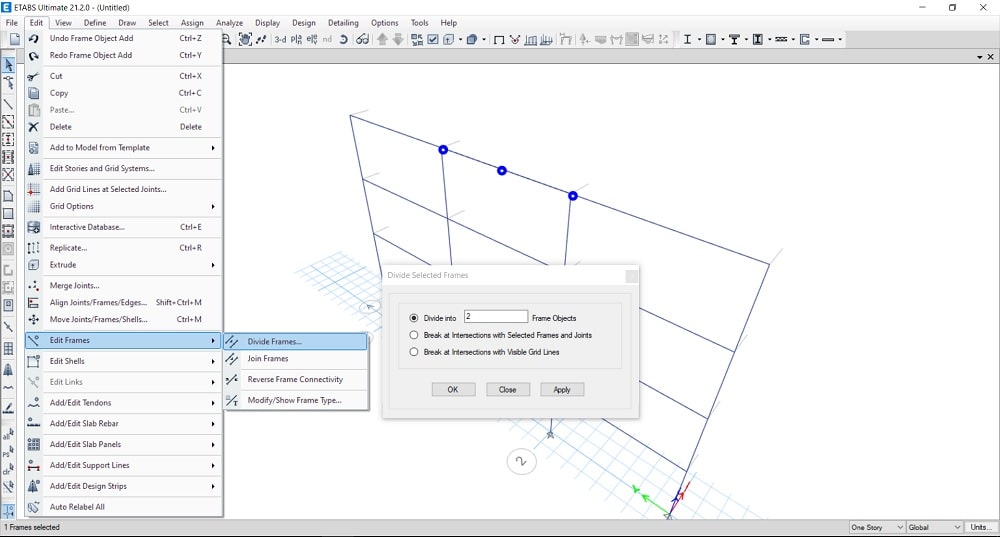

برای این کار باید تیر را انتخاب کنید و به منوی Edit رفته و گزینه Edit Frame و سپس Divided Frames را انتخاب کنید.

عدد دو یعنی دقیقا تیر به دو قسمت از وسط تقسیم میشه مطابق شکل بالا و OK می زنیم.

حالا با دستور Draw Beam یک تیر با طول مورد نیاز رسم می کنیم که مطابق ویدیو در نمای Elevation این کار انجام دادیم تا عمود رسم شود.

سپس با دستور Draw Beam از منوی کشویی مطابق شکل زیر Line Type را بر روی Arc (3Point) انتخاب می کنیم تا بتونیم تیر قوسی بکشیم.

به نمای Plan رفته و یک قوس افقی با سه نقطه ترسیم می کنیم (نقطه اول ابتدا و نقطه دوم انتهای تیر است).

برای ترسیم قوس قائم باید به نمای 3D رفته و از آنجا با همان دستور ترسیم تیر نقاط ابتدا و انتهای تیر را کلیک و سپس روی ستونچه کوچک (کمکی ) به عنوان نقظه نهایی کلیک کنیم.
